Technical data | ||

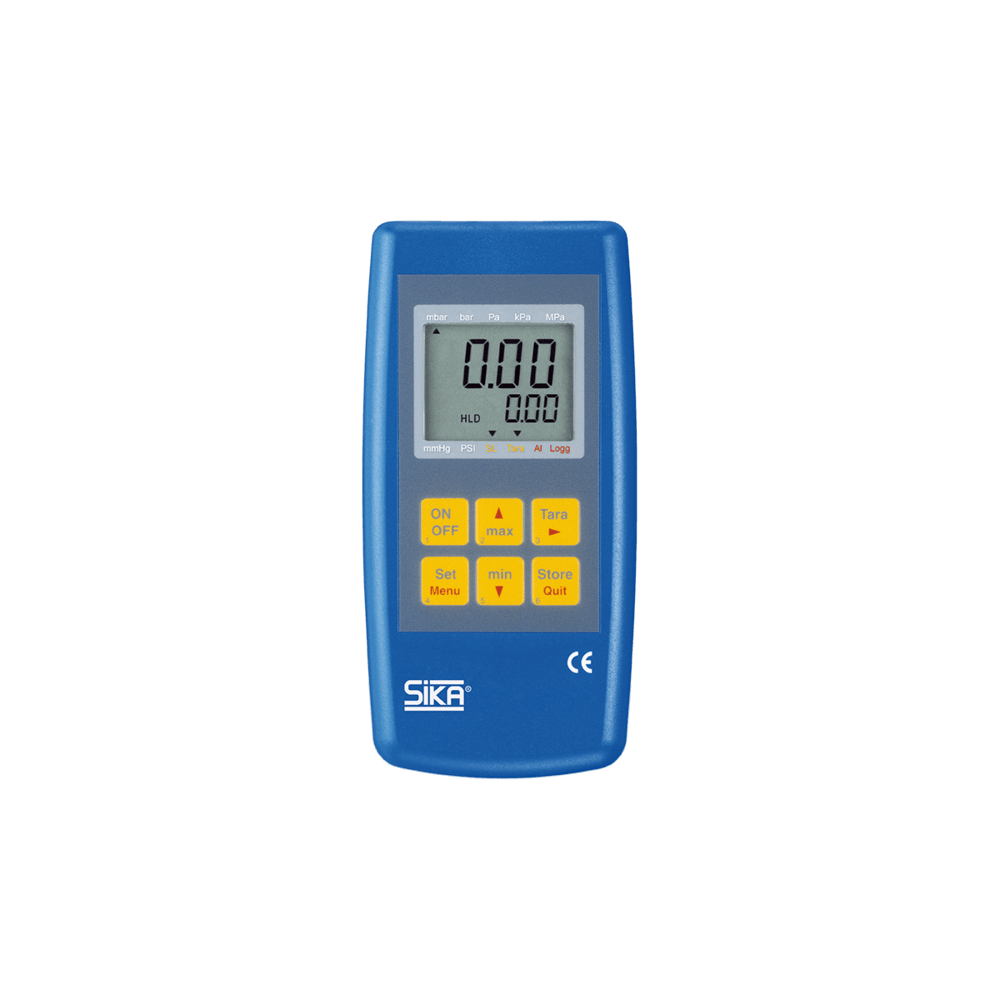

Type | MH3111 | MH3151 / MH3156 |
Pressure Types | Overpressure, negative pressure, differential, absolute pressure, air pressure/barometer, vacuum (depending on sensor) | |
Measuring Range | Depending on sensor | Depending on sensor |
Resolution | Depending on sensor | Depending on sensor |
Accuracy | ±0.1 % of range (Hysteresis / Linearity) | |
Output | - | Analog output 0...1 V, free scaleable |
Measurement features | ||
Manual Data Memory | - | 99 values |
Cyclic Data Memory | - | 10,000
values (MH3151) 4,000 values (MH3156) |
Measuring Interval | - | Adjustable: 1 s...60 min |
Sampling Rate | Slow: 4 measurements/s | Slow:
4 measurements/s Peak/Fast: ≥1000 measurements/s |
Additional Features | - | Peak value memory, averaging, sea-level correction, differential pressure measurement |
General Data | ||
Units (Switchable) | mbar, bar, Pa, kPa, MPa, mmHg, PSI, mH₂O | |
Sensor Connection | 1 x
Mini-DIN socket, 6-pole with locking and automatic sensor identification
(MH3111, MH3151) 2 x Mini-TC socket, 6-pole with locking and automatic sensor identification (MH3156) | |
Linearization | Offset and gradient | |
Power Supply | 9V block battery or optional power supply | |
PC Interface | Galvanically isolated RS232/USB | |
Display and Housing | ||
Display | 2 x 4½ digit LCD | |
Display Range | -19,999 ... 19,999 digits | |
Functions | Hold, Auto-Off | Hold, Auto-Off, Min-Max Alarm Signal, Real-time Clock |
Housing Material | Shock-resistant ABS plastic, IP65 | |
Dimensions (HxWxT) | 142 x 71 x 26 mm | |
Weight | Approx. 150 g |
Technical data | ||
Type | MSD MRE | MSD BRE |
Sensor Type | Piezoresistive pressure sensor | Pressure sensor made of stainless steel (wetted parts) |
Accuracy | ±0.2 % of range (Hysteresis / Linearity) | ±0.2 % of range (Hysteresis / Linearity) |
Temperature Coefficient | ±0.02 % of range / K (TK for offset or gradient) | ±0.02 % of range / K (TK for offset or gradient) |
Features | Elektronik board with amplifier and memory for sensor data, integrated in sensor housing | Integrated amplifier and memory for sensor data, encapsulated |
Degree of Protection | IP67 | IP67 |
General Data | ||
Pressure Connection | 2 Nylon connection plugs for hoses 6 x 1 mm (Outer-Ø: 6 mm, Inside-Ø: 4 mm) | Stainless steel connection G½ B (others on request) |
Cable Connection | 1.2 m PVC connection cable, shielded, with moulded 6-pole Mini-DIN-plug and locking | M16-built-in plug |
Housing Material | ABS with hanging lug and nylon connection plug | CrNi-steel or Elgiloy (wetted parts) |
Dimensions | 68 x 32.5 x 27.5 mm (H x B x T) | Length: 88.5 mm, Ø 27 mm |
Weight | Approx. 75 g | Approx. 220 g |
Approvals (Optional) | EEx ib IIC T4 - 03ATEX0136X | EEx ib IIC T4 - 03ATEX0136X |
Measuring Ranges and Resolution | ||
Type | Measuring Range | Resolution |
MSD 2.5 MR | -2...2.5 mbar (rel.) | 0.001 mbar |
MSD 25 MR | -20...25 mbar (rel.) | 0.01 mbar |
MSD 350 MR | -200...350 mbar (rel.) | 0.1 mbar |
MSD 1.3 BA | 0...1.3 bar (abs.) | 1 mbar |
MSD 2 BA | 0...2 bar (abs.) | 1 mbar |
MSD 2 BR | -1...2 bar (rel.) | 1 mbar |
MSD 7 BA | 0...7 bar (abs.) | 10 mbar |
MSD 10 BR | -1...10 bar (rel.) | 10 mbar |
MSD 100 MRE | 0...100 mbar (rel.) | 0.1 mbar |

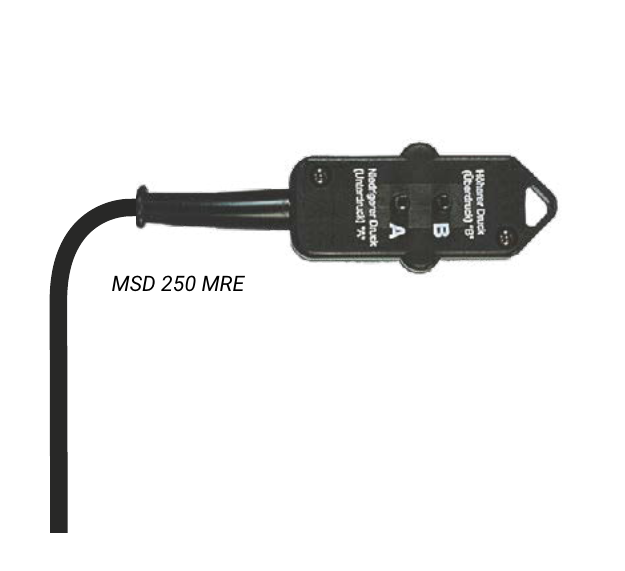

MSD 250 MRE | 0...250 mbar (rel.) | 0.1 mbar |
MSD 400 MRE | 0...400 mbar (rel.) | 0.1 mbar |
MSD 1 BAE | 0...1 bar (abs.) | 1 mbar |
MSD 1 BRE | 0...1 bar (rel.) | 1 mbar |
MSD -1/1.5 BRE | -1...1.5 bar (rel.) | 1 mbar |
MSD -1/3 BRE | -1...3 bar (rel.) | 1 mbar |
MSD 2.5 BAE | 0...2.5 bar (abs.) | 1 mbar |
MSD 2.5 BRE | 0...2.5 bar (rel.) | 1 mbar |
MSD 4 BAE | 0...4 bar (abs.) | 1 mbar |
MSD 4 BRE | 0...4 bar (rel.) | 1 mbar |
MSD 6 BAE | 0...6 bar (abs.) | 1 mbar |
MSD 6 BRE | 0...6 bar (rel.) | 1 mbar |
MSD 10 BAE | 0...10 bar (abs.) | 10 mbar |
MSD 10 BRE | 0...10 bar (rel.) | 10 mbar |
MSD 16 BAE | 0...16 bar (abs.) | 10 mbar |
MSD 25 BAE | 0...25 bar (abs.) | 10 mbar |
MSD 25 BRE | 0...25 bar (rel.) | 10 mbar |
MSD 40 BRE | 0...40 bar (rel.) | 10 mbar |
MSD 60 BRE | 0...60 bar (rel.) | 10 mbar |
MSD 100 BRE | 0...100 bar (rel.) | 0.1 bar |

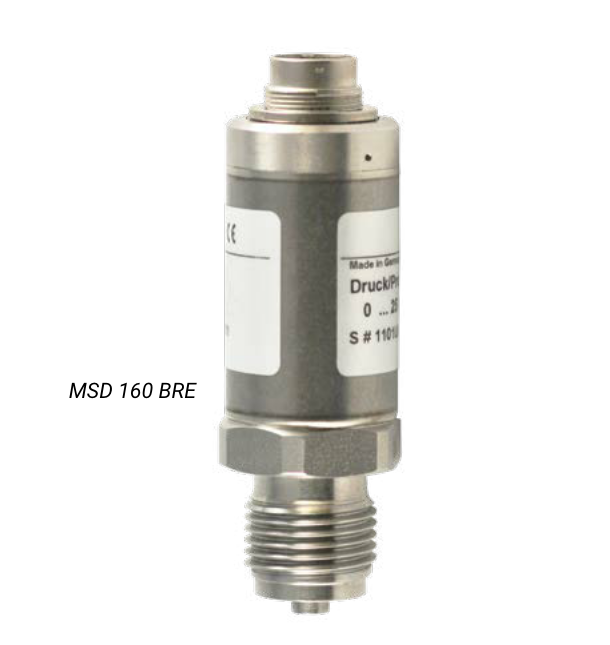

MSD 160 BRE | 0...160 bar (rel.) | 0.1 bar |
MSD 250 BRE | 0...250 bar (rel.) | 0.1 bar |
MSD 400 BRE | 0...400 bar (rel.) | 0.1 bar |
MSD 600 BRE | 0...600 bar (rel.) | 0.1 bar |
MSD 1000 BRE | 0...1000 bar (rel.) | 1 bar |
